I vantaggi dell’albero in composito:

  • Riduzione di massa rispetto agli alberi in acciaio (ordine di grandezza da 2:1 a 5:1)
  • Elevata rigidezza > con conseguente elevata velocità critica dell’albero e riduzione del numero di cuscinetti
  • Maintenance free, resistenza alla corrosione
  • Rigidezza torsionale regolabile e bassa, basso momento d’inerzia e previsione accurata della rigidezza torsionale
  • Basso fattore di smorzamento del materiale
  • Basso coefficiente di dilatazione termica
  • Proprietà elettriche: regolabili da conduttività elettrica (CFRP) a non conduttività elettrica (GFRP)

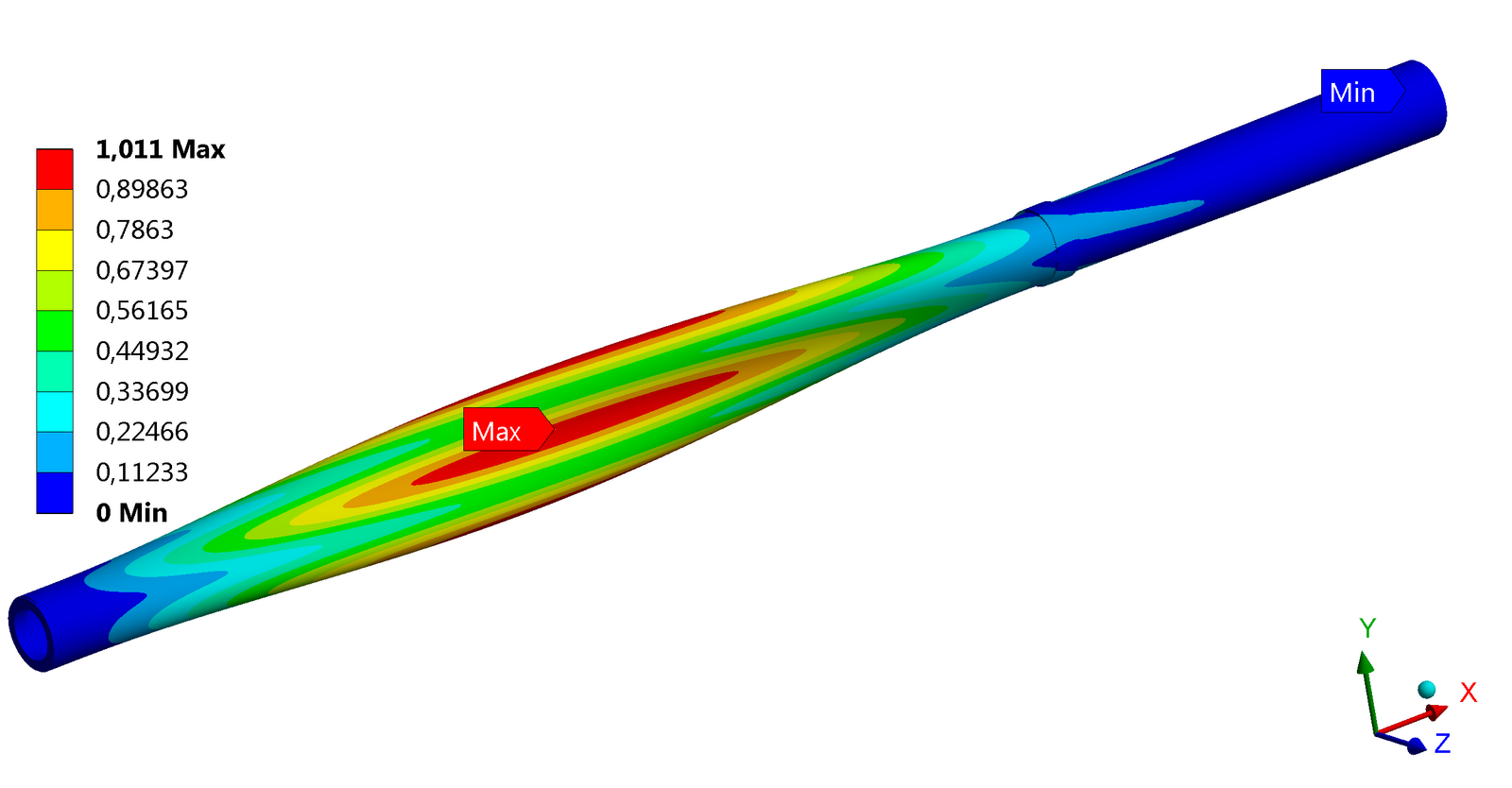

Ein farbcodiertes 3D-Modell zeigt die Verteilung entlang eines länglichen Objekts. Eine Farbskala auf der linken Seite reicht von Blau bis Rot. In der Mitte des Objekts ist ein Bereich in Rot dargestellt. Unten rechts befindet sich ein Koordinatensystem zur Orientierung.

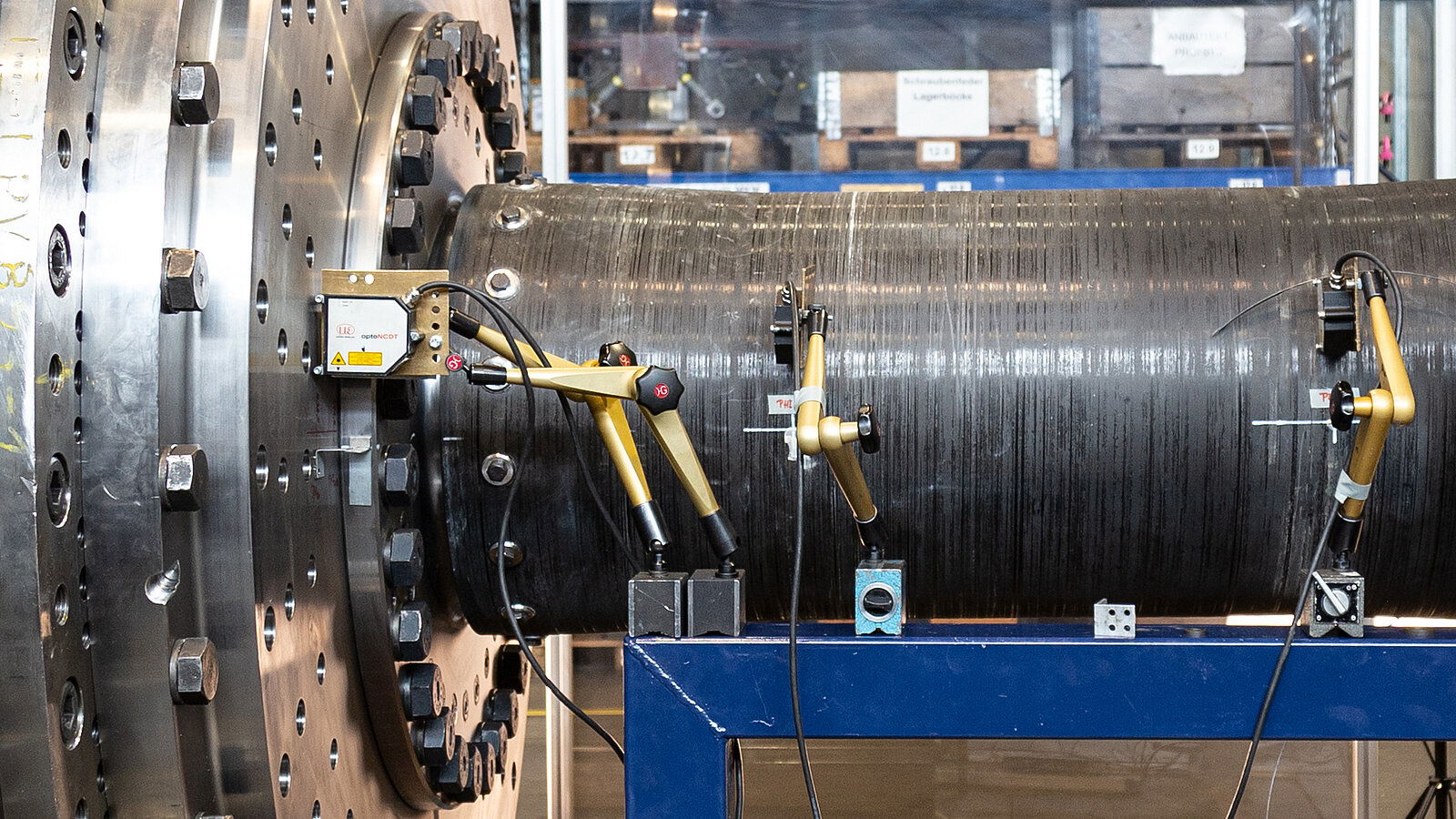

Ein großer zylindrischer Apparat mit verschiedenen mechanischen Komponenten und Sensoren ist horizontal montiert. Das Objekt befindet sich in einer technischen Umgebung.

Per ogni linea con albero in composito, VULKAN esegue le seguenti analisi

  • Determinazione delle proprietà di resistenza e rigidezza dei singoli laminati di ciascun albero in composito mediante calcolo.
  • Analisi dei failure mode dell’albero in composito secondo lo standard DNV “Type approval of composite shafts and flexible couplings, standard for certification, No. 2.9, type Approval Program No. 1-50.
  • Analisi delle vibrazioni del sistema che comprende le rispettive parti del motore, del riduttore e dell’idrogetto mediante FEA (ANSYS).
  • Analisi dell’allineamento con previsione dei carichi sui cuscinetti.
  • Analisi della flessione dello scafo.
  • In caso di necessità, viene effettuata una verifica sperimentale dal reparto di collaudo di VULKAN, perfettamente attrezzato per eseguire tutti i tipi di test.
