Componenti di trasmissioneISC

[Translate to Italian:]

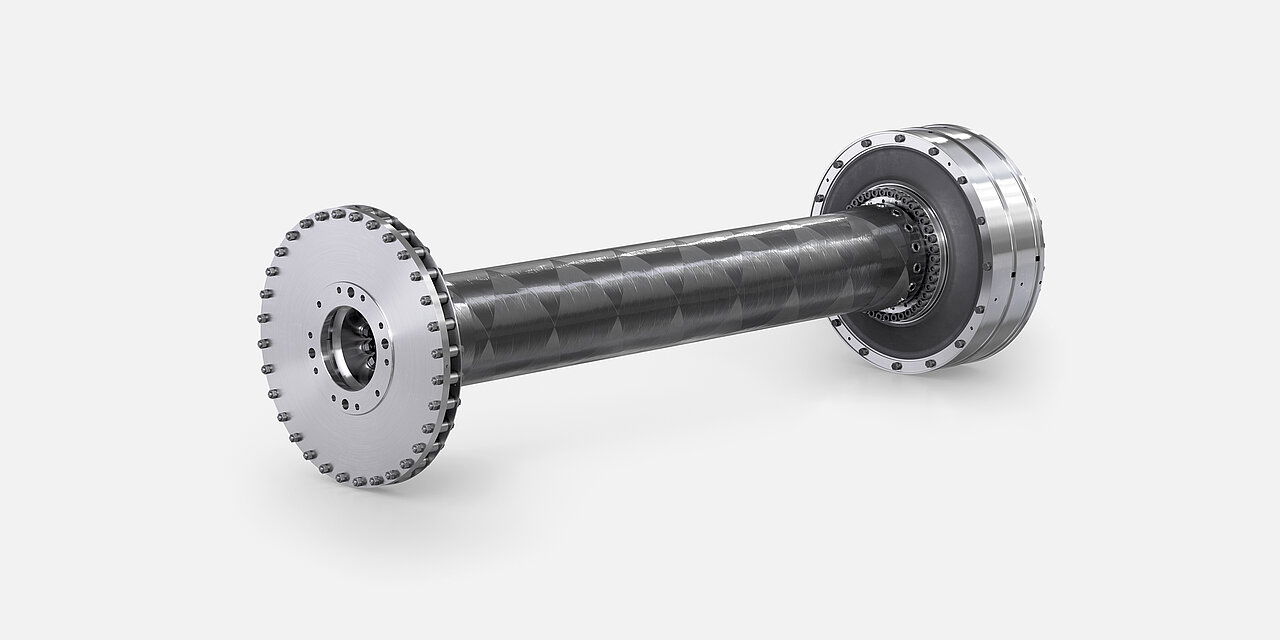

Il giunto di accoppiamento Integrated Shaft Coupling (ISC) di VULKAN combina in modo unico il collaudato giunto torsionale in gomma RATO DS con un doppio albero cardanico flottante. Il principio di funzionamento del giunto di accoppiamento ISC si basa sul fatto che l’elemento flessibile in gomma del giunto RATO DS trasmette la coppia principalmente mediante sollecitazioni di taglio che hanno una componente predominante radiale/circonferenziale.

Benefici

  • Rispetto ai semplici giunti a disallineamento torsionale o convenzionale, il giunto cardanico Integrated Shaft Coupling (ISC) offre i seguenti vantaggi:
  • Riduzione significativa di parti in caso di versione senza cuscinetto
  • Vantaggiosa riduzione del peso dell’intero giunto incluso l’albero intermedio
  • Albero intermedio composito lungo fino a sette metri
  • Elevata capacità di disallineamento, basse forze di reazione
  • Nessun percorso di trasmissione del rumore attraverso le parti metalliche in caso di versione senza cuscinetto
  • Estese capacità di regolazione delle vibrazioni torsionali

Dati tecnici

  • Campo di coppia TKN [kNm]
    10,00 kNm - 160,00 kNm
  • Campo di velocità [1/min]
    1.040,00 RPM - 2.100,00 RPM

Campi di applicazione

Trasmissioni per alberi cardanici, motori a montaggio flessibile
