Tipos de acionamentos híbridos
Para definir o tipo ideal de acionamento híbrido para uma determinada embarcação e identificar a melhor solução tecnológica em termos de desempenho, design e eficiência, é essencial realizar um estudo preliminar e analisar detalhadamente os parâmetros operacionais. Esse é o trabalho que mais motiva a nossa equipe.
Existem, essencialmente, dois tipos de sistemas de propulsão híbrida aplicáveis a diferentes tipos de embarcações:
Vantagens:
A primeira vantagem de um sistema de propulsão híbrido em série é oferecer flexibilidade significativa ao sistema de propulsão, otimizando o desempenho dos motores a diesel e melhorando sua eficiência. Essa flexibilidade se deve à separação completa entre as fontes de energia e os usuários, permitindo um gerenciamento de energia mais eficiente. O fato de proporcionar maior independência à fonte de energia primária, o motor a diesel, desacoplando-o mecanicamente da linha de propulsão, também contribui para um maior nível de conforto a bordo, reduzindo significativamente o ruído e as vibrações.
Desvantagens:
Entretanto, a adoção desse tipo de propulsão tem um impacto considerável no custo total da embarcação: Quanto mais complexo for o sistema, maior será o nível de projeto necessário para torná-lo o mais completo e eficiente possível, e de acordo com as necessidades e os requisitos da embarcação. Assim, o investimento inicial será maior em comparação com a propulsão tradicional. Por outro lado, o retrofit de uma propulsão tradicional com uma híbrida é um exemplo brilhante de aplicação dos princípios da economia circular, reutilizando tudo o que for possível já instalado a bordo e integrando-o ao novo projeto, reduzindo assim o impacto ambiental e tornando-o ainda mais sustentável.
Vantagens:
A compactação e a leveza são perfeitas para espaços limitados, a robustez e a confiabilidade do sistema garantem um desempenho consistente ao longo do tempo. Graças à modularidade, obtida por meio da padronização dos componentes híbridos, e à segurança do projeto elétrico avançado, em conformidade com os mais altos padrões industriais, um nível de segurança adicional é adicionado. A personalização permite soluções sob medida, combinando motores a diesel de várias potências com motores elétricos adequados às necessidades específicas do projeto e do cliente; a flexibilidade do pacote o torna ideal para embarcações de lazer e comerciais.
Desvantagens:

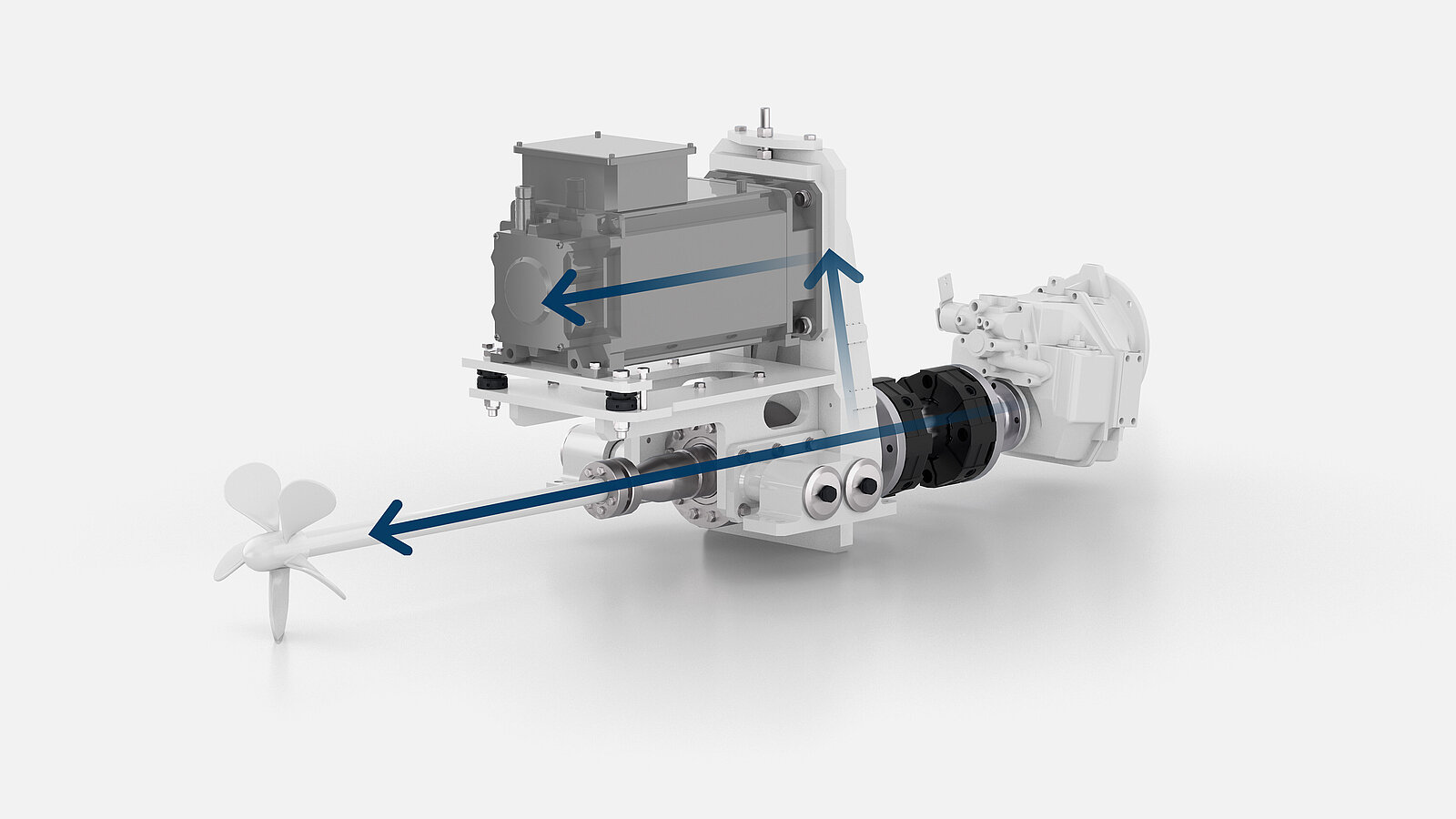

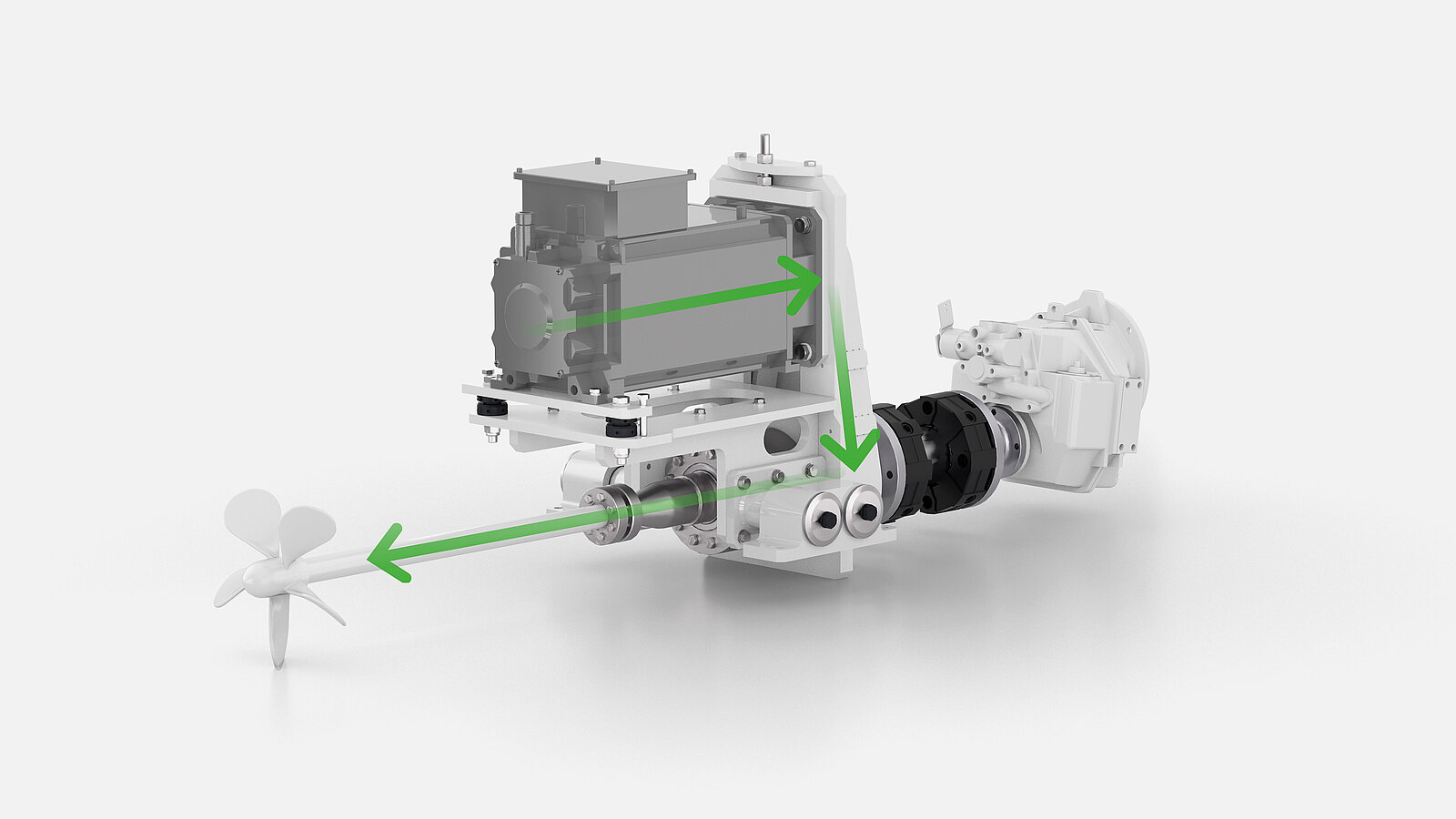

Por outro lado, a configuração paralela (com “eixo secundário”) é caracterizada por maior flexibilidade no gerenciamento da taxa de redução entre a máquina elétrica e o eixo da hélice, otimizando a eficiência do sistema de propulsão. Consequentemente, essa configuração terá um peso total maior, devido ao uso de uma transmissão mecânica adicional, além de um motor elétrico. Isso afeta o consumo de combustível da embarcação e requer mais espaço para instalação. O híbrido paralelo é a escolha mais comum para unidades de médio e pequeno porte, onde o espaço disponível é limitado, as horas de operação anuais raramente atingem valores altos (5.000 horas) e o conforto e o relaxamento são as prioridades do usuário.

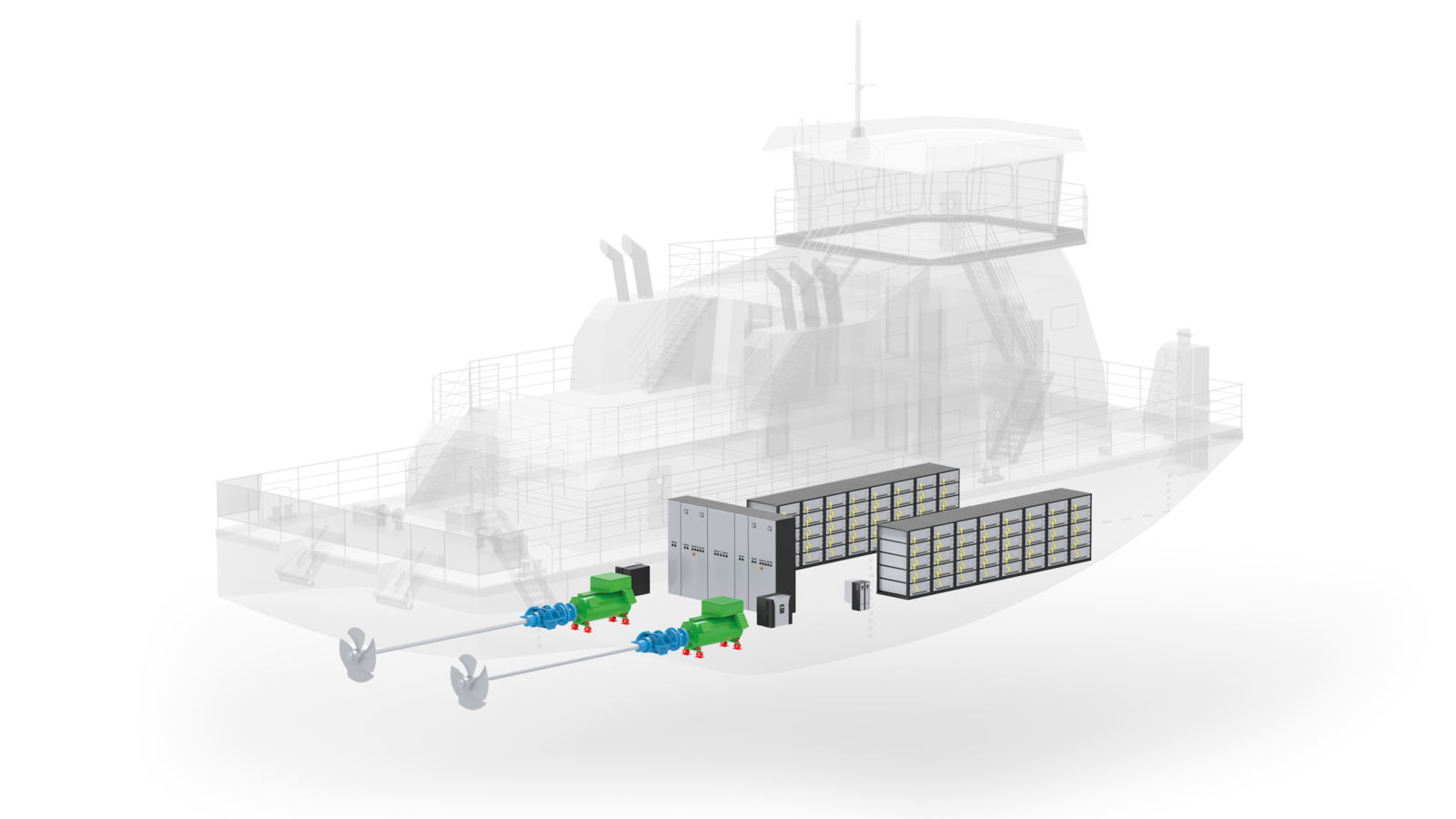

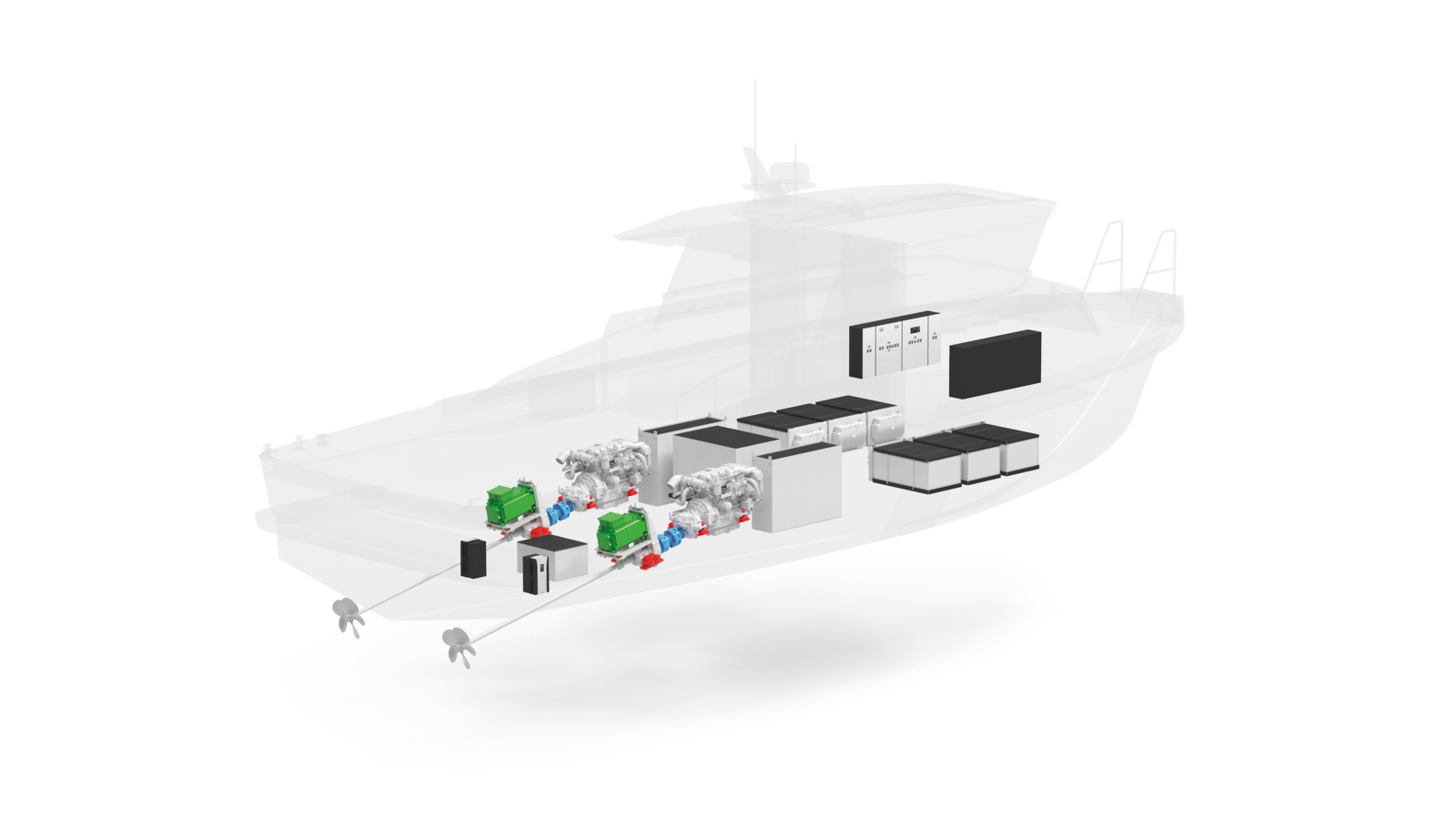

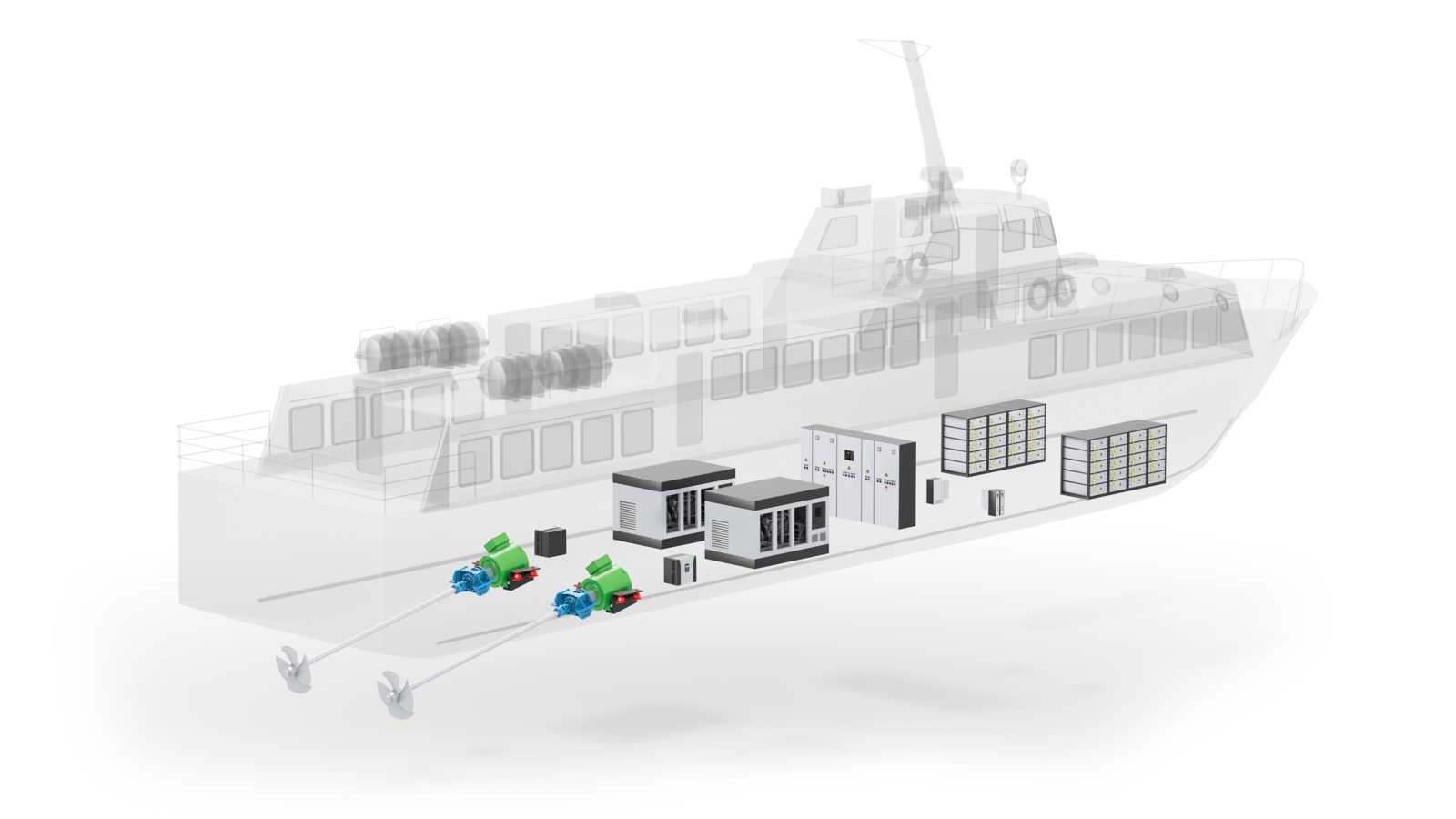

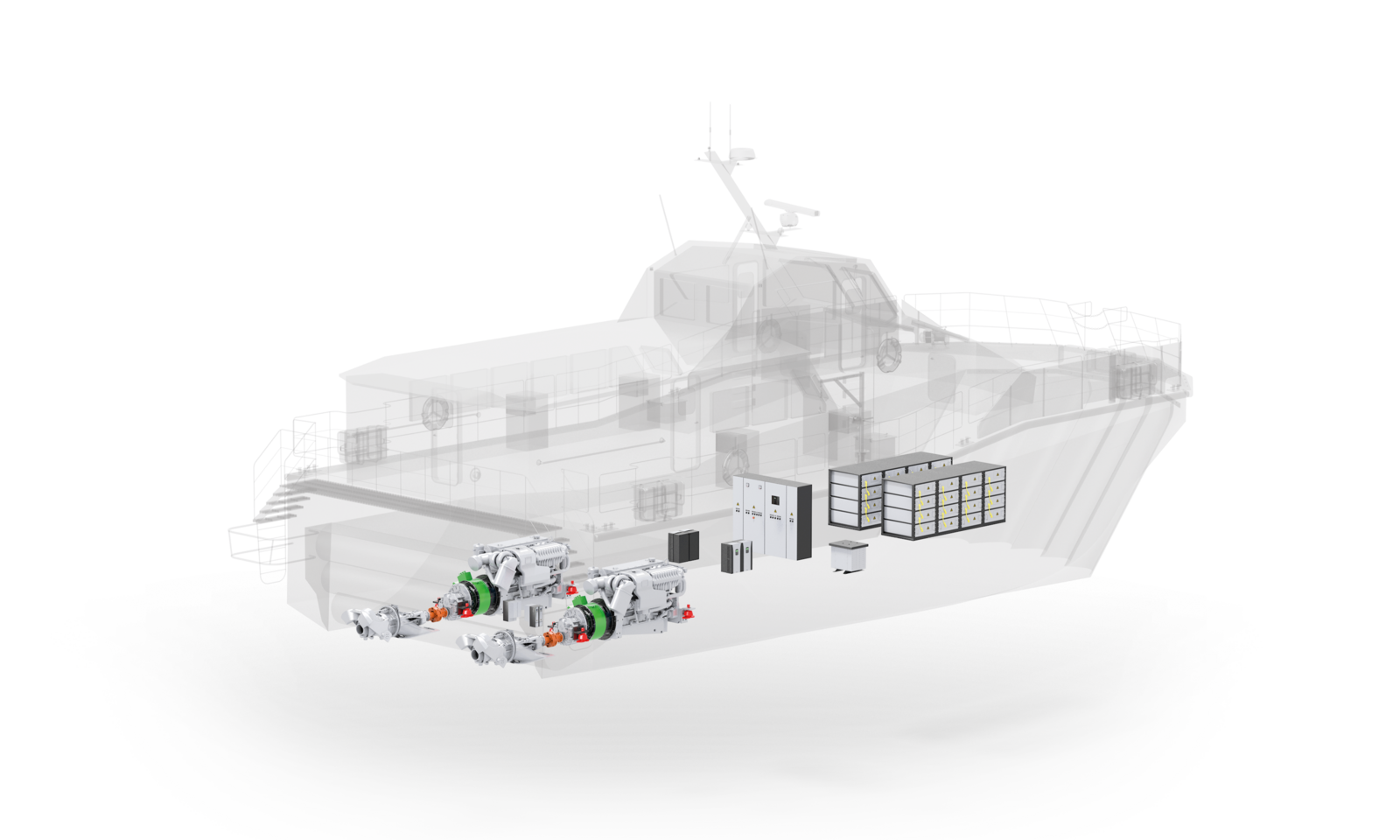

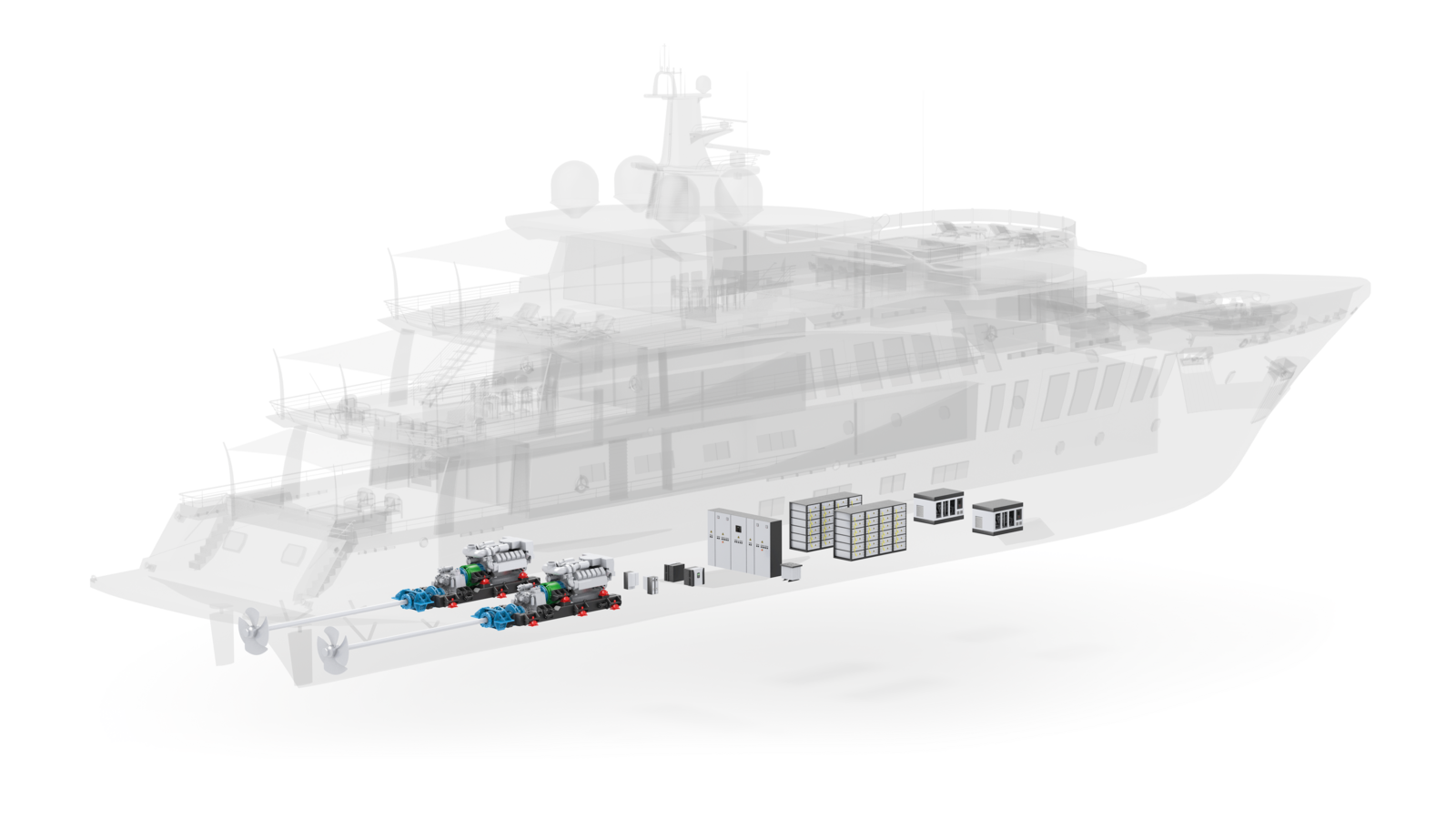

Soluções híbridas para todos os tipos de embarcações
Os acoplamentos elásticos e rolamentos da VULKAN são utilizados em quase todos os tipos de embarcações com propulsão a diesel, híbrida ou elétrica. Todos os tipos de embarcações se beneficiam das excelentes propriedades dinâmicas e da longa vida útil dos produtos VULKAN, fabricados em uma de nossas unidades de produção.

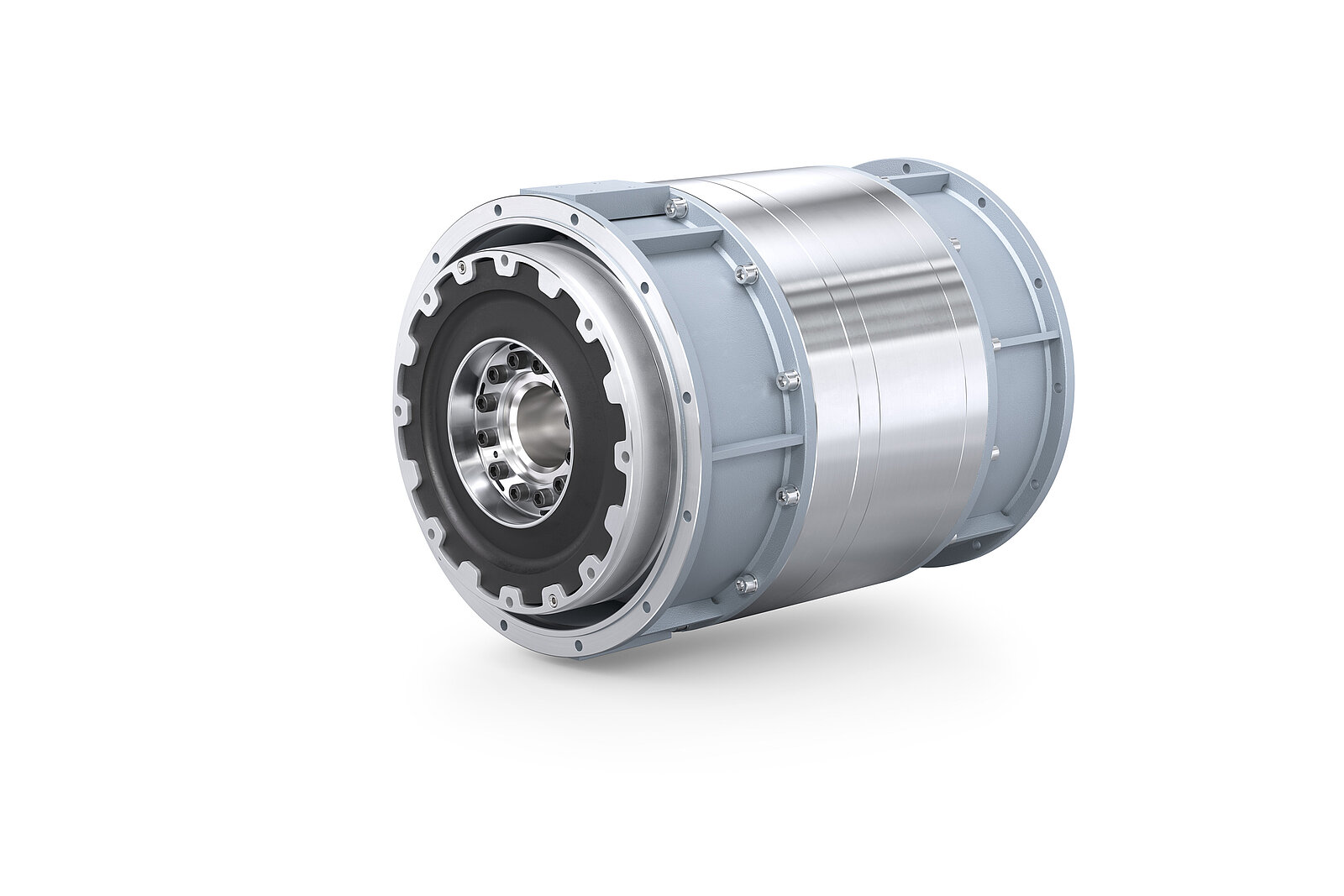

Produtos VULKAN para soluções de acionamento híbrido e elétrico
Como parte de nossas atividades na área de Soluções de Híbrido e Elétrico, a VULKAN oferece um projeto e fornecimento de produtos dedicados para sistemas de acionamento sustentáveis. Esses são os respectivos produtos da VULKAN: MEGIFLEX B, ChockDesign e AVR Series.

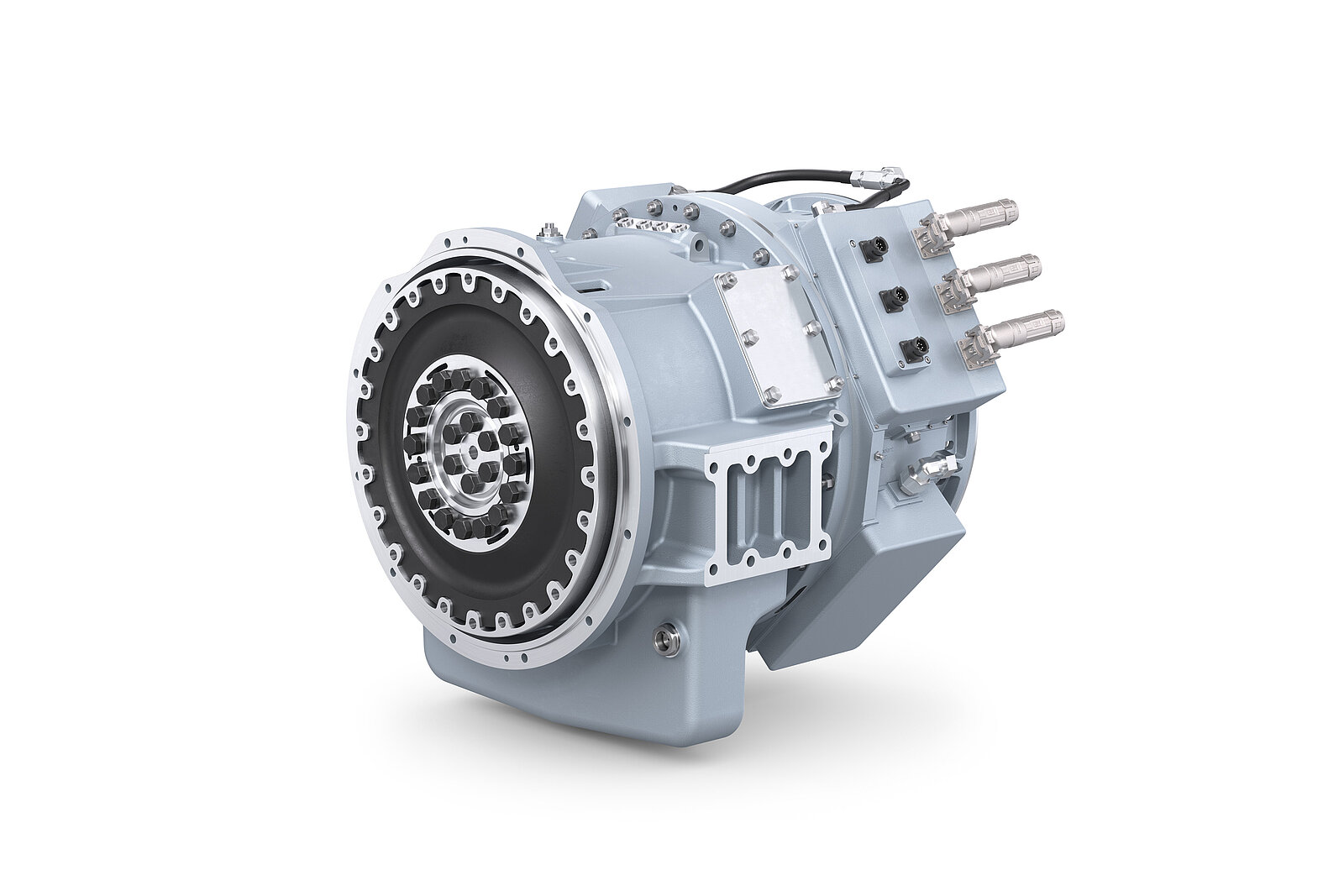

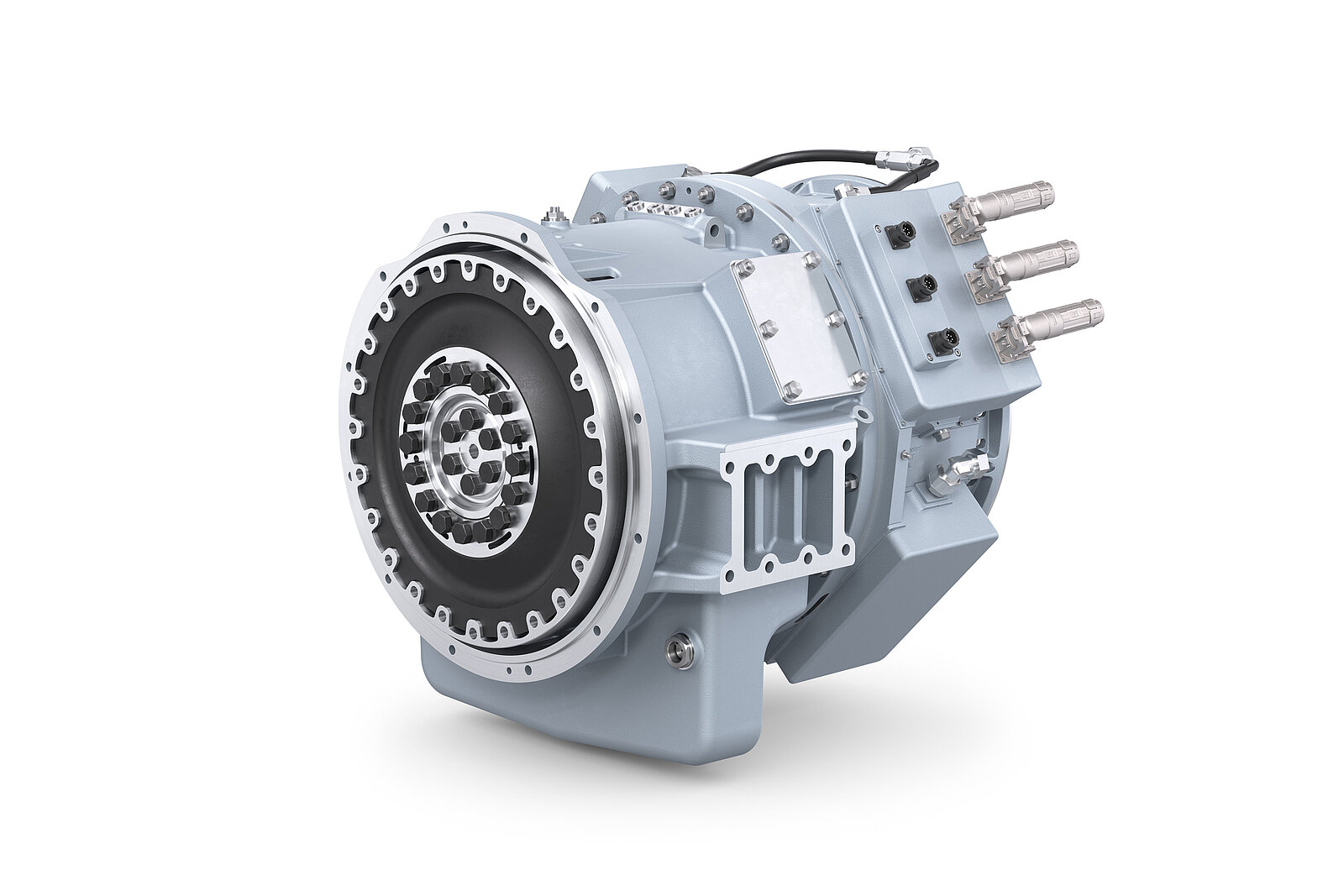

A série H
A série H foi projetada para fornecer um sistema totalmente integrado composto por pacotes mecânicos e de gerenciamento de energia.
O módulo híbrido H-Series é fornecido com todos os componentes necessários para a propulsão híbrida, garantindo qualidade e confiabilidade superiores em comparação com um sistema de propulsão convencional.
A VULKAN fornece as interfaces mecânicas especialmente selecionadas por meio de análise dinâmica de corpo rígido e análise de vibração de torção. Sua compactação o torna adequado para salas de máquinas com espaço limitado, enquanto sua robustez e modularidade garantem um desempenho estável ao longo do tempo e facilidade de personalização para atender aos requisitos específicos do projeto e do cliente.
O sistema é particularmente adequado tanto para novas construções quanto para reformas de embarcações já em serviço. O objetivo do projeto por trás do produto, que visa otimizar o espaço e o peso, permite que as vantagens da propulsão híbrida sejam exploradas sem a necessidade de modificações estruturais significativas.
Além do pacote de módulos híbridos H-Series, a VULKAN oferece a seus clientes um pacote completo pronto para uso, que inclui os seguintes componentes e sua integração:
Sistema de gerenciamento e distribuição de energia:
- Painel de controle PMS/SEMS
- Sistema de alavanca de aceleração
- Conjunto de baterias
- Conversor CC/CC
- Quadro de distribuição de 750 VDC
- Transformador
- Painel do inversor (VFD)
Pacote de trem de força:
- Acoplamento altamente flexível
- Acoplamento eletromagnético
- Máquina elétrica
- Integração mecânica
Baterias: Resfriadas a ar ou a líquido, LFP, aprovadas para registro.
Comissionamento do sistema realizado pela VULKAN.
- Compacidade: para salas de máquinas com espaço limitado.
- Robustez e confiabilidade: para desempenho duradouro, mantendo a estabilidade ao longo do tempo.
- Modularidade: Alcançada através da padronização de embreagens, motores elétricos e outros componentes híbridos.
- Segurança: Projeto elétrico de última geração, atendendo aos mais altos padrões industriais e incorporando as tecnologias mais recentes.
- Personalização: Pode ser configurado em uma variedade de soluções, combinando motores a diesel de 500 kW a 1500 kW com motores elétricos de tamanho adequado para atender aos requisitos do projeto e às necessidades do cliente.
- Adaptabilidade: Adequado para embarcações de recreio e comerciais.
- Baterias: Refrigeradas a ar ou a líquido, LFP, aprovadas pelo registro
- Comissionamento do sistema realizado pela VULKAN.
