Hochelastische KupplungVULKARDAN E

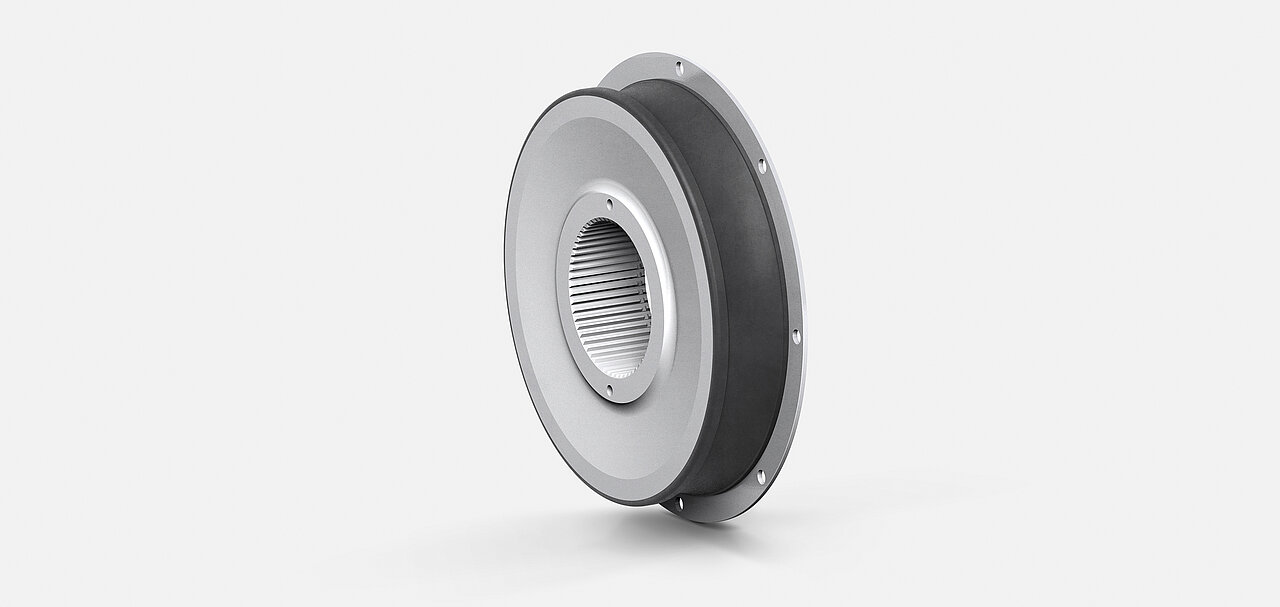

Ein kreisförmiges mechanisches Bauteil mit einem zentralen Loch, das interne zahnradähnliche Zähne aufweist. Der äußere Rand des Bauteils ist schwarz, aus Gummi und es gibt mehrere gleichmäßig verteilte Löcher um den Umfang zur Befestigung oder Sicherung des Teils. Der zentrale metallische Abschnitt ist glatt und glänzend.

Die VULKARDAN E Kupplung ist eine Kupplung für frei aufgestellte Anlagen. Die VULKARDAN E ist hochelastisch und optimiert radiale Verlagerungen aufzunehmen. Sie eignet sich damit hervorragend für elastisch aufgestellte Anlagen. Für Glockeneinbauten sind weitere Baureihen verfügbar, welche sich über eine Vielkeilwelle axial stecken lassen. Zur Abstimmung auf die entsprechenden Anlagenforderungen stehen vier Gummiqualitäten mit linearer Drehfederkennlinie zur Verfügung. Alternativ sind Elemente in Silikon mit einer progressiven Drehfederkennlinie und für Hochtemperaturanforderungen lieferbar. Die hochelastische VULKARDAN E Kupplung wird verwendet, um das Drehschwingungsverhalten der Anlage optimal abzustimmen.

Produktvorteile

  • Effiziente Drehschwingungsdämpfung gleicht Stöße und gleicht radiale, axiale und winkelige Verlagerungen aus
  • Hohe Lösungsflexibilität durch Naturkautschuk- und Silikonvarianten
  • Effektive Schwingungsdämpfung und hohe Verlagerungskapazität garantieren Schutz und damit Verfügbarkeit des Antriebs
  • Steckbare Ausführung der hochelastischen Kupplung erhöht Montagefreundlichkeit in Glockeneinbauten

Technische Daten

  • Drehmomentbereich TKN [kNm]
    0,21 kNm - 26,00 kNm
  • Drehzahlbereich [1/min]
    1.900,00 RPM - 7.500,00 RPM

Einsatzgebiete

Frei aufgestellte Anlagen, elastisch aufgestellte Anlagen, Glockeneinbauten.
