Flexible Wellen / Flex-LineN-FLEX

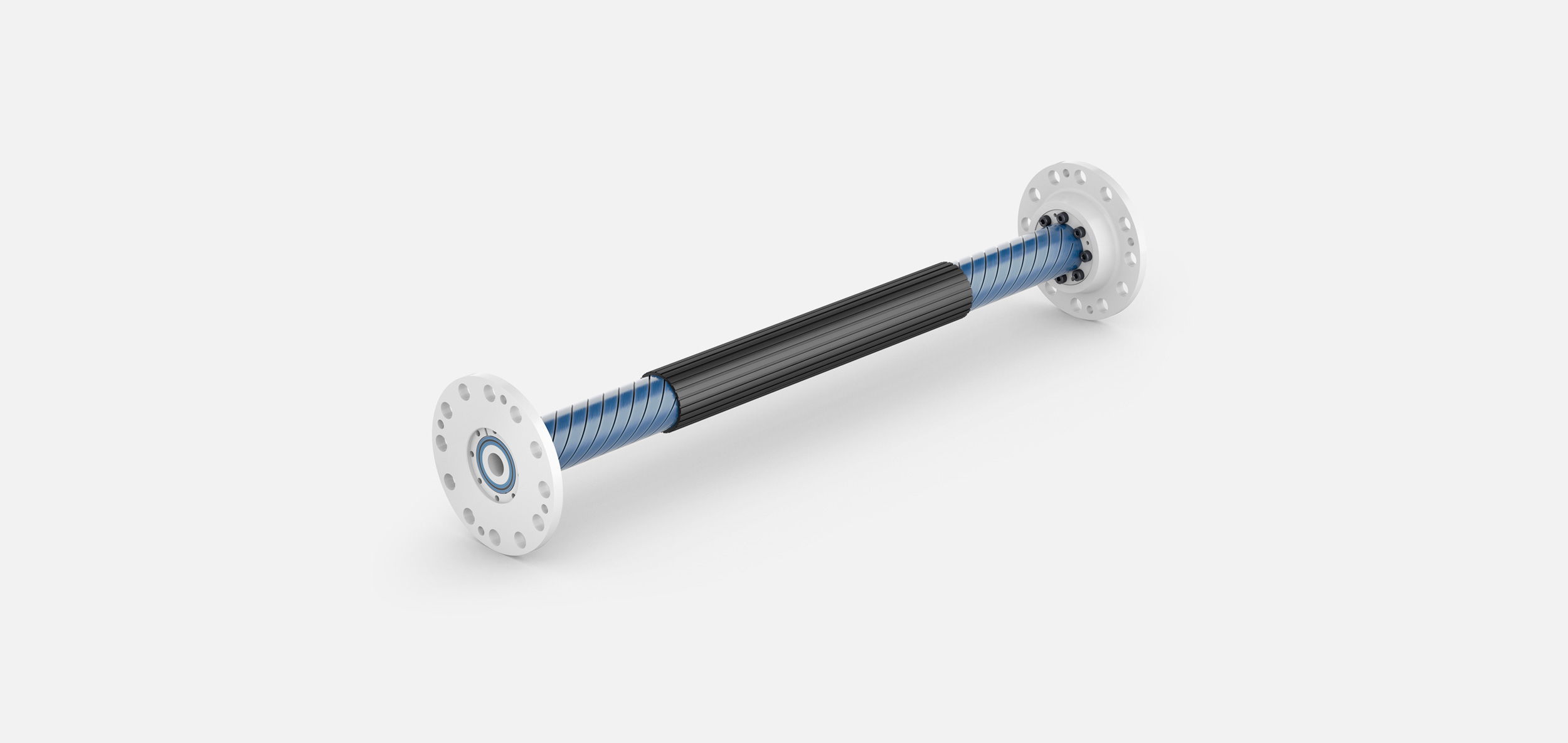

Die neue N-Flex® Antriebswelle basiert auf der patentierten NEMOS-Technologie, einer Konstruktion aus Faserverbundwerkstoff und Elastomermaterial. Sie vereinigt Torsionselastizität und hohe Verlagerungsfähigkeit in einem einzigen Bauteil. Damit kombiniert die N-Flex® Funktionen von elastischen Kupplungen und Antriebswellen und reduziert so die Anzahl der Komponenten und die Masse des Antriebsstrangs.

Technologie: Unidirektionale Glasfasern sind in zwei Lagen mit gegenläufigen Wendeln angeordnet und übertragen das Drehmoment des Antriebsstrangs. Die Faserverbund-Wendeln der äußeren Lage sind rein zugbelastet, während die inneren Wendeln auf Druck beansprucht werden, was zu einem radialen und axialen Kräftegleichgewicht führt. Die Wendel jeder Lage sind durch Spalte voneinander entkoppelt, die beiden Lagen sind durch ein Hochleistungselastomer entkoppelt. Dadurch bleiben die Wendel biegeelastisch, sodass die gesamte Welle in mehrere Richtungen flexibel ist.

Darüber hinaus bewirkt die Entkopplung eine nahezu unidirektionale Übertragung des Drehmoments durch die Faserverbund-Wendeln, wodurch hohe Dehnungen zulässig sind, was der N-Flex® Antriebswelle eine hervorragende Torsionselastizität verleiht.​

Kontaktieren Sie uns, um herauszufinden, wie die N-Flex® Antriebswellen in Ihrer Anwendung eingesetzt werden können.

Spezifikationen

• Länge: bis zu 3,5 m

• Winkelverschiebung: bis zu 2° pro flexiblem Abschnitt

• Radiale Verschiebung: bis zu 20 mm/m

• Axiale Verschiebung: 1 % der Flexlänge

• Betriebstemperatur: 5 – 55 °C

• Akustische Dämpfung: 70 – 100-mal höher als bei Stahlwellen
