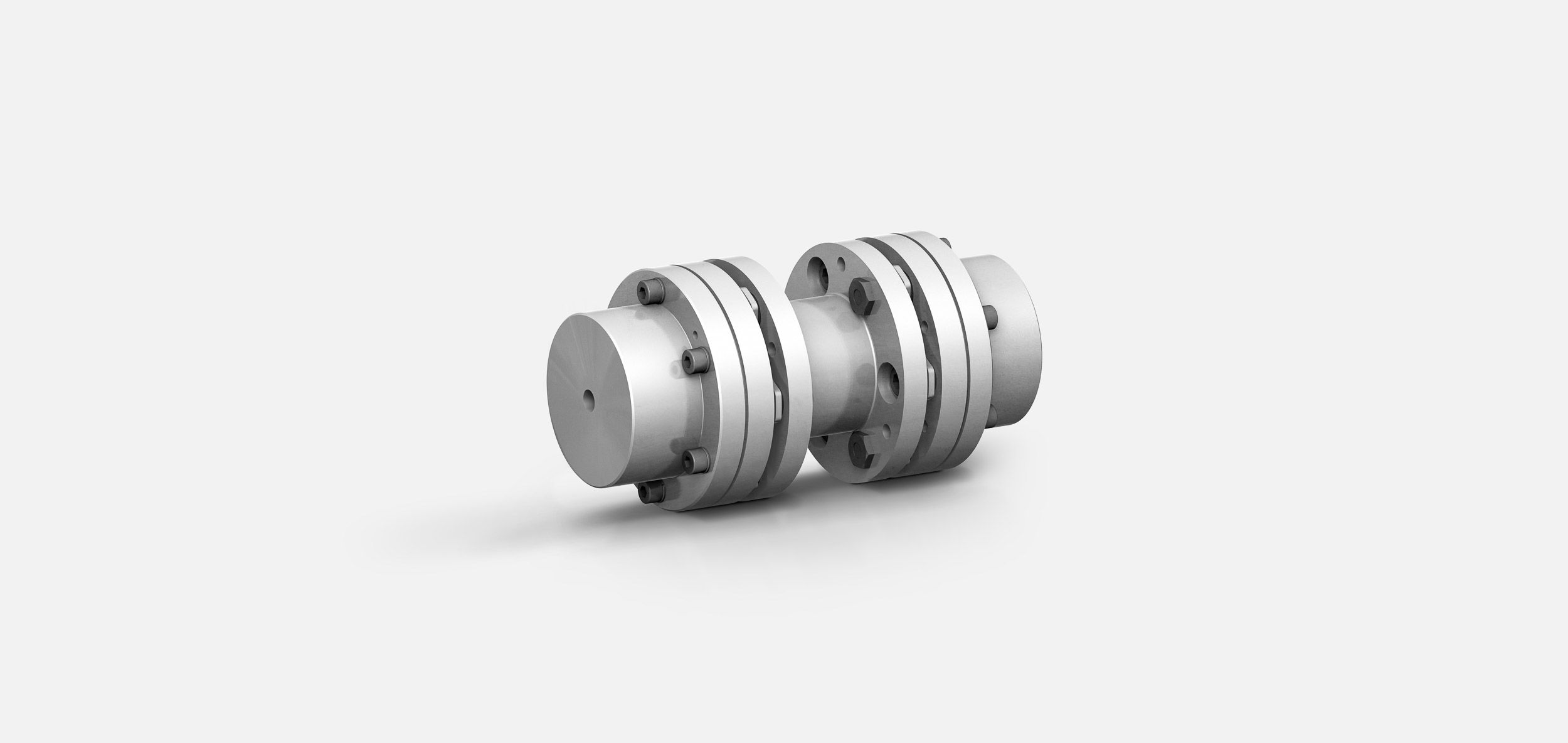

DISCFLEX DNZ-A
Kupplungen vom Typ DISCFLEX eignen sich für zahlreiche Industrieanwendungen, wobei Drehmoment zwischen Ein- und Ausgangswelle wechselweise durch Zug und Kompression des elastischen Elements übertragen wird. Die Hauptvorteile dieses Produkts liegen in der hohen Drehzahl und Drehmomentübertragung bei begrenzten Abmessungen und Gewicht wie auch in der völligen Wartungsfreiheit, die durch die Werkstoffe garantiert wird. DISCFLEX-Kupplungen sind auch das Produkt der Wahl, wenn Maschinen synchronen Drehmomentübertragungsanforderungen unterworfen sind. Es handelt sich hier um eine valable Alternative zur elastischen Kupplung für solche Fälle, in denen die Umgebungsbedingungen das Elastomer auf eine harte Probe stellen. DISCFLEX-Kupplungen widerstehen Betriebstemperaturen zwischen -50 und 150 °C und entsprechen den Anforderungen gemäß API 610. Kupplungen des Typs DISCFLEX DNZ-A entsprechen außerdem API 671. Produkte von DISCFLEX zeichnen sich durch hohe Verwindungssteifigkeit ohne Spiel, hohe Drehzahlen und Kraftübertragung bei beschränkten Abmessungen und Gewicht sowie niedrigen axialen und radialen Reaktionskräften aus. Das elastische Element der Kupplung besteht aus Edelstahlmembranpaketen, die unter Einsatz modernster FEM- Analyseverfahren konstruiert werden, um höchste Verlagerungs- und Drehmomentübertragungswerte bei geringsten Abmessungen und minimalen Reaktionskräften zu gewährleisten.
Technische Daten
- Drehmomentbereich TKN [kNm]0,15 kNm - 17,56 kNm
- Drehzahlbereich [1/min]3.100,00 RPM - 19.500,00 RPM
